Les différents systèmes d'irrigation

Introduction

Le manque d'eau et l'accroissement constant des besoins en eau en agriculture, conjugués aux conflits d'usage avec les autres secteurs, tels que l'industrie et la consommation en eau potable, nous amènent à constamment réfléchir sur les économies d'eau et d'énergie. Ceci passera forcément par une gestion efficace de l'irrigation ainsi que par la maîtrise de l'utilisation et le choix des systèmes d'irrigation.

Au Maroc, l'agriculture consomme entre 80 et 90% des ressources en eau. Les données disponibles montrent que les performances des systèmes d'irrigation actuels sont restées faibles à très moyennes. Les pertes en eau à la parcelle sont de l'ordre de 30 à 40%, en particulier les pertes par percolation. Aussi, l'uniformité des irrigations reste faible, ce qui influe négativement sur la production. La maîtrise de l'utilisation de l'eau d'irrigation devient donc urgente et nécessaire.

L'irrigation gravitaire représente environ 80% de la superficie des grands périmètres irrigués du Maroc, par conséquent, les pertes en eau restent importantes. Il est donc nécessaire de réduire ces pertes, soit par une gestion rationnelle de l'utilisation de l'eau, soit par l'utilisation de techniques d'irrigation adéquates. Ceci est d'autant plus vrai, que la demande en eau d'irrigation sera plus importante dans les années à venir.

Les systèmes d'irrigation peuvent être classés en deux grandes catégories: l'irrigation gravitaire et l'irrigation sous pression. Dans la pratique, on distingue l'irrigation gravitaire, l'irrigation goutte à goutte et l'irrigation par aspersion.

L'irrigation gravitaire

L'irrigation par planche : consiste à faire couler une mince couche d'eau sur un sol incliné de 0,2 à 3%. Le débit à déverser est fonction de la pente, de la largeur et de la longueur de la planche. Cette méthode est de loin la plus difficile car il faut ajuster le débit d'irrigation de chaque planche avec toutes les autres variables. Une des formules pratiques est celle de Crevat qui consiste à déterminer la longueur de la planche qui dépend de l'infiltration du sol, ce qui correspondrait au temps de ruissellement. Autrement dit, l'aiguadier ouvre la vanne et attend que l'eau arrive au bas de la planche, et à ce moment là il ferme la vanne d'arrivée.

L'irrigation par bassin : est la plus connue dans l'irrigation gravitaire. Sa pratique sur un sol nivelé (pente 0,1 à 1%) ainsi que la simplicité de l'opération, qui consiste à remplir le bassin, font que cette technique est fréquemment utilisée. Dans plusieurs régions du Maroc, la taille des bassins est de 40 à 50 m2 et cette technique est connue sous le nom "Robta". Cette dernière occasionne une perte importante de superficie, due au nombre important de cloisonnements.

L'irrigation à la raie ou par rigole : convient parfaitement aux sols présentant une pente comprise entre 0,2 et 3%. Les sillons sont séparés d'une distance variant entre 0,6 et 1,25 m, selon le type de sol et la culture. Suivant le débit dont on dispose, on peut irriguer un ou plusieurs sillons à la fois. Les raies peuvent être parallèles ou perpendiculaires à la rigole permanente d'amenée d'eau. D'une manière générale, l'irrigation est réalisée suivant un débit unique ou suivant une succession de deux débits différents, un premier débit important qui est appelé débit d'attaque et un deuxième débit plus faible qui est appelé débit d'entretien. L'irrigation à la raie se prête mieux à la mécanisation par siphon, par rampe à vannettes, par gaine souple ou par transirrigation.

Irrigation par siphon

L'irrigation par siphon s'adapte bien à l'irrigation des raies. Les siphons en PVC, d'épaisseur 1,5 mm et de diamètre variant entre 20 et 43 mm, sont relativement légers lorsque leur longueur est comprise entre 1 et 1,5 m. Une charge de 10 cm est suffisante pour travailler dans des conditions adéquates. Les débits varient entre 0,25 et 2 l/s, respectivement pour une charge de 5 et 20 cm. On peut par ailleurs réaliser une irrigation à deux débits, soit en utilisant des diamètres différents, soit en utilisant des bouchons percés à l'extrémité des tubes ou tout simplement en jouant sur le nombre des siphons. Dans ce type d'irrigation, l'amorçage des siphons nécessite un entraînement et une certaine agilité pour mieux maîtriser l'irrigation. Il existe aussi de petites pompes à main pour effectuer cette tâche, mais l'amorçage risque d'être plus lent.

Ce type d'irrigation est d'un intérêt certain car il permet d'éviter la construction d'une "séguia" d'amenée, et donc tous les travaux liés à la distribution. Il permet également de réduire l'érosion du sol à la tête de la raie. Par ailleurs, l'irrigation par siphon permet une bonne répartition de l'eau et présente un avantage du fait que l'investissement est faible.

Irrigation par rampe à vannettes

Ce type de matériel correspond mieux aux cultures irriguées à la raie et qui nécessitent peu d'interventions sur la parcelle. L'avantage réside dans la possibilité de réglage du débit par des vannettes coulissantes; qui offrent des positions d'ouverture de 25, 50, 75 et 100%. Par rapport aux siphons, on évite l'opération d'amorçage qui est un travail lent et fatigant. L'autre avantage réside dans le fait que les débits obtenus sont plus précis et fiables.

Lorsqu'on remplace les vannettes par des cannes verticales qui alimentent des raies ou des planches; on obtient alors le système californien. Il est constitué d'une conduite enterrée sur laquelle on fixe des cannes dont on peut régler le débit ainsi que l'orientation du jet. La conduite enterrée, de diamètre variant de 160 à 300 mm, est relativement épaisse (3 à 5 mm). Cette technique présente l'avantage de ne pas gêner les travaux agricoles. Par contre, une étude de dimensionnement est nécessaire. Lorsque l'irrigation de toute la parcelle se fait en même temps, toutes les sorties sont ouvertes, sinon les sorties non utilisées doivent être fermées d'une manière étanche.

Irrigation par gaine souple

La gaine souple est posée dans une rigole préparée à l'avance pour éviter les déplacements de la gaine une fois remplie d'eau. La pose peut être effectuée à l'aide d'un engin ou d'un petit tracteur. Les perforations peuvent être effectuées sur un ou deux cotés. Elles peuvent être standards ou selon les espacements des cultures. La gaine peut être munie de manchettes souples de dérivation qui permettent d'irriguer au centre des raies, sans se soucier d'un emplacement précis des perforations.

Ce type d'irrigation, ayant une charge de 0,4 à 1 m, convient pour un sol relativement plat. Les débits de dérivation sont de l'ordre de 2 l/s. Les gaines sont facilement installées sur le terrain et demandent un investissement modeste. Cependant, elles présentent l'inconvénient d'être fragiles et le réglage des débits est peu précis. Les gaines ne peuvent en aucun cas être utilisées pour élever l'eau et leur extrémité reste ouverte sous peine de destruction par une surpression. Les extrémités doivent donc être posées sur des objets d'une hauteur d'environ 1m.

Transirrigation

La transirrigation de surface ou souterraine convient parfaitement à l'irrigation de la raie. La parcelle à irriguer par ce type d'irrigation est relativement grande et peut atteindre 6 ha. Une conduite en PVC rigide de diamètre 250 mm et d'épaisseur 4,9 mm est installée suivant une inclinaison régulière variant entre 0,25 et 0,6 % sur laquelle sont percés des orifices bien alignés et formant un angle de 30° par rapport à la verticale. Le diamètre des orifices est fonction du débit. L'ensemble du système n'est pas sous pression mais la charge au niveau de chaque orifice est créée par le déplacement d'un piston placé à l'intérieur de la conduite.

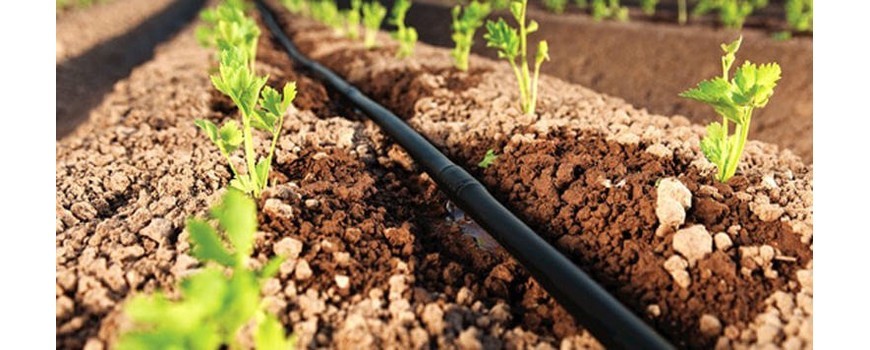

L'irrigation par goutte à goutte

Dans l'irrigation goutte à goutte, l'eau est livrée à la plante à faible dose entraînant ainsi l'humidification d'une fraction du sol. Ceci permet de limiter les pertes par évaporation et percolation. Elle permet aussi de réduire le développement des mauvaises herbes. Elle met également en œuvre des équipements fixes et légers, et permet la fertigation. Dans la plupart des cas, elle exige une automatisation à travers des contrôleurs associés à des vannes volumétriques et/ou hydrauliques et des électrovannes.

Equipements du systèmes goutte à goutte

L'installation est composée d'une source d'eau, d'une station de pompage, d'une unité de tête, des canalisations principales et secondaires, de porte rampes et rampes, et enfin de distributeurs.

Unité de tête

L'unité de tête comporte les éléments nécessaires au conditionnement et à la sécurité de fonctionnement.

Les distributeurs

Les distributeurs peuvent être classés selon leur débit de fonctionnement. On distingue alors les goutteurs, les diffuseurs et les micro-asperseurs. Les goutteurs ont un faible débit (entre 1 et 16 l/h) et fonctionnent sous une pression relativement faible (environ 1 bar). Dans la pratique, on utilise souvent des goutteurs de 2 l/h pour les cultures maraîchères et de 4 l/h pour les cultures pérennes (arbres fruitiers et vignes). Selon le type de goutteur, le mode de fixation sur la rampe peut être soit en dérivation, en ligne ou intégré. Actuellement, on tend de plus en plus vers le mode intégré vu son faible coût de fabrication ainsi que sa facilité d'installation sur le terrain. En effet, il suffit de dérouler la rampe alors que pour les autres modes, les goutteurs sont à installer un par un, suivant les espacements désirés. Dans la fixation en dérivée, on peut trouver des circuits courts ou des circuits longs. Ces derniers ont l'avantage de couvrir une grande surface et peuvent être disposés en formant un cercle, pour couvrir une surface plus grande.

Dans certains projets d'irrigation goutte à goutte pour des cultures pérennes, on peut volontairement employer une rampe de faible diamètre lorsque les plants sont petits pour ensuite rajouter une deuxième rampe lorsque les besoins en eau sont plus importants.

Le débit Q d'un distributeur donné peut s'exprimer en fonction de sa pression par la formule suivante: $Q = K H^x$ où: Q est le débit en l/h; K est une constante de forme et de dimension; H est la pression en mètre et x est le coefficient qui caractérise le type d'écoulement.

Lorsqu'on dispose de plusieurs valeurs de débits des goutteurs, avec les valeurs respectives des pressions, on peut alors à l'aide de l'équation ci-dessus calculer les valeurs de K et de x. Généralement, les constructeurs donnent les caractéristiques des distributeurs sous forme de tableaux ou de graphes, ce qui permet d'établir leur équation, ou simplement connaître leur débit. Les goutteurs auto-régulants ont une valeur de x voisine de 0 et donc la variation de leur débit est insensible aux variations de la pression; ces variations sont limitées dans une plage de pression. Les goutteurs non auto-régulants ont une valeur de x variant entre 0,5 pour le régime turbulent et 1 pour le régime laminaire.

Il est important de connaître cette équation pour effectuer correctement le dimensionnement d'un système d'irrigation goutte à goutte, notamment la longueur des rampes et leurs débits. Actuellement, les constructeurs donnent assez souvent la longueur maximale de leur rampe en fonction des diamètres et des goutteurs utilisés. Les variations de débit d'un distributeur peuvent être également dues à l'usure de l'orifice car les sections de passage sont généralement faibles (diamètre variant entre 1 à 2 mm). Les sections des distributeurs doivent être fabriquées avec une grande précision puisque de petites variations de diamètre occasionnent de grandes variations de débit, sous une même charge.

Les rampes

La plupart des conduites en plastique utilisées en irrigation localisée sont fabriquées à partir de Chlorure de polyvinyle (PVC), Polyéthylène (PE - basse ou haute densité, BD ou HD) ou Polypropylène (PP). Les PE sont les plus utilisés pour les petits diamètres, alors que les PVC sont plus utilisés pour les gros diamètres, en raison de leur résistance à la pression. Le classement des conduites se fait suivant le coefficient normalisé de dimension, qui traduit la pression maximale de service ainsi que la classe de pression.

Pompes doseuses et injecteurs

Le choix d'un appareil d'injection doit tenir compte de la concentration requise en engrais et de la précision souhaitée. Les autres critères sont la mobilité, le coût et le mode de fonctionnement. On distingue les dilueurs, les pompes doseuses hydrauliques (placées en lignes ou en dérivation) et les pompes doseuses électriques.

Les dilueurs sont constitués d'une cuve étanche dans laquelle on introduit l'engrais sous forme solide mais soluble. La cuve est montée en dérivation sur la conduite principale de l'irrigation, à l'amont du filtre à tamis. Le temps de dissolution des fertilisants n'est pas toujours bien connu des opérateurs et la concentration de l'engrais varie fortement entre le début et la fin de l'irrigation. La cuve doit être vidée à la fin de chaque irrigation. Le volume de la cuve varie entre 50 et 300 litres, ce qui limite la surface à irriguer à ½ hectare en culture légumière et 1 hectare en arboriculture.

Les pompes doseuses hydrauliques fonctionnent d'une manière régulière en aspirant et en refoulant une quantité constante et connue de solution fertilisante dans la conduite d'irrigation. Le démarrage et l'arrêt peuvent être commandés par une vanne volumétrique ou par une électrovanne. Leur fonctionnement est précis.

Les pompes doseuses électriques sont constituées d'un moteur électrique qui entraîne une pompe à membrane ou un piston. Elles sont précises et permettent de disposer d'une gamme étendue de débits d'injection. Plusieurs pompes peuvent être montées en parallèle pour injecter simultanément plusieurs solutions. L'énergie électrique est nécessaire.

Filtration

L'irrigation goutte à goutte nécessite une filtration adéquate des impuretés contenues dans l'eau d'irrigation ainsi que celles qui peuvent se former en cours d'utilisation. Pour cela, il existe plusieurs types de filtres.

Les filtres à sables sont remplis de couches de gravier calibré pour arrêter les particules solides et organiques. Ils sont généralement munis d'un montage de contre-lavage qui permet leur nettoyage, réalisé lorsque la perte de charge est comprise entre 5 et 10 m. Un filtre à sable est suffisant pour un débit allant de 10 à 15 m3/h. Pour les débits supérieurs, on utilise une batterie de filtres. Pour plus d'assurance, le filtre à sable est suivi d'un filtre à tamis ou d'un filtre à disques. Le séparateur centrifuge, ou l'hydrocyclone, est placé avant le filtre à sable, quand l'eau est chargée de sable.

Assez souvent, on recommande de retenir les particules de granulométrie supérieure au 1/10 de la plus petite dimension de passage de l'eau dans les distributeurs. L'arrêt des particules plus petites ne fait qu'accélérer le colmatage des filtres. Une filtration de 150 microns (100 mesh) est souvent utilisée pour l'irrigation localisée ou par aspersion. Dans ce dernier cas, on pense aussi à l'usure des buses des asperseurs.

L'irrigation par aspersion

L'irrigation par aspersion est recommandée dans les cas suivants: sols de faible profondeur, ne pouvant être correctement nivelés; sols trop perméables; terrains à pente irrégulière avec micro-relief accidenté. Par contre, elle est à écarter dans les régions très régulièrement ventées (vents > 4-5 m/s) et lorsque l'irrigation se fait avec l'eau salée sur des plantes au feuillage sensible au sel.

Une installation est composée d'un équipement fournissant la pression, d'appareils de mesure et de contrôle de débit, et d'une conduite principale. La considération des facteurs suivants est nécessaire au dimensionnement: dimension et forme de la surface, topographie, type du sol, sources d'eau et conditions climatiques.

Aspersion traditionnelle

Les arroseurs sont à rotation lente par va-et-vient d'un bras de levier oscillant. Les petits arroseurs (buses 4-7 mm) fonctionnent entre 2,5 et 3,5 bars. Les arroseurs moyens (buses 8-14 mm) nécessitent au moins 4 bars. Les grands arroseurs (buses 15-25 mm) fonctionnent à au moins 4,5 bars. Une augmentation de la pression réduit la taille des gouttelettes. L'angle idéal d'inclinaison est de 32° en conditions calmes. La plupart des arroseurs moyens ont des angles entre 25 et 26°, et les grands entre 23 et 24°.

On rencontre les installations suivantes:

• Installations mobiles portatives: Canalisations et rampes déplaçables à la main (souvent aluminium léger, segments de 6 m). Conseillées pour capital faible et main-d'œuvre abondante.
• Installations semi-mobiles portatives: Canalisations principales fixes et enterrées, station de pompage permanente.
• Installations permanentes (couverture totale): Conduites et rampes enterrées (principalement en vergers).
• Installations temporaires: Systèmes mobiles ou semi-mobiles montés au semis et laissés jusqu'à la récolte.

Aspersion mécanisée

Rampe pivotante: Conduite supportée par un pivot central et des tours munies de roues. Peut mesurer 100 à 500 m, irriguant jusqu'à 75 ha. Débits de 250 à 850 m3/h pour 6 bars.

Rampe frontale: Toutes les tours sont mobiles, déplacement latéral. Alimentation par fossé ou tuyau flexible. Investissement important et consommation énergétique élevée.

D'autres types existent: rampes tournantes (pour cultures basses comme les céréales), ailes traînées, arroseurs géants et canons automoteurs (enrouleurs).

Les enrouleurs

Machines à tambour et tuyau flexible en PE. Le porte asperseur est tiré au fur et à mesure que le flexible s'enroule. Longueur de 100 à 600 m, diamètre de 50 à 140 mm. Débit jusqu'à 50 m3/h et portée dépassant 100 m de rayon.

Composants: tambour, châssis, mécanisme d'enroulement, asperseur, flexible PE, régulation de vitesse, système d'enroulement uniforme et sécurité de fin de course. Le tambour supporte des charges de plus de 5 tonnes et un grand couple. L'entraînement se fait par turbine (silencieuse, régulière, débit moteur réutilisé), soufflet (pour flexibles < 94 mm, discontinu) ou moteur auxiliaire (essence ou diesel, pour grandes vitesses jusqu'à 200 m/h sans perte de pression).

Régulation de vitesse: mécanique (diamètre du tambour) ou électronique (mesure directe sur le flexible). Une variation de vitesse supérieure à 10% n'est pas recommandée pour l'uniformité.

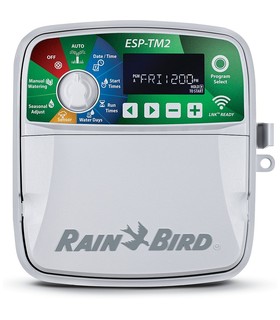

Automatisation de l'irrigation

Les vannes automatiques sont pilotées par un dispositif mécanique (vanne volumétrique) ou électrique (électrovanne). Les vannes hydrauliques possèdent une membrane dont la déformation provoque l'ouverture ou la fermeture (normalement ouvertes en l'absence de pression externe). Fonctions: régulation de débit, niveau, anti-retour, réduction de pression.

Les électrovannes commandent la pression externe sur la membrane via un solénoïde (courant 24 Volts ou impulsions). Les vannes volumétriques sont associées à un compteur (fermeture automatique après écoulement du volume programmé), mais sont chères et moins fréquentes que l'association programmateur + électrovannes.

Le pilotage moderne repose sur l'état hydrique du sol ou de la plante, la thermométrie infra-rouge ou l'estimation de l'évapotranspiration.
